Contoh berikut menggambarkan penerapan stepsin analisis ini.
Gambar 1
Contoh 1 untuk rangkaian pada Gambar 1, menentukan tegangan di berbagai elemen.
- Menetapkan arus elemen I1, I2, I3, dan I4.
- Kemudian menerapkan KCL untuk node A, B, dan C untuk mendapatkan
I4 – I1 = 0, I1 – I2 = 0, dan I2 – I3 = 0.
- Pemecahan persamaan ini menghasilkan
I1 = I2 = I3 = I4.
- Menerapkan karakteristik hubungan-v i dari elemen nonsource,
- Akan di dapatkan
VAB = 2 I1, VBC = 3 I2, dan VCD = 5 I3.
- Menerapkan KVL untuk loop ABCDA,
- Menentukan
VAB + VBC + VCD + VDA = 0.
- Menggantikan tegangan dalam hal arus, didapatkan
2 I1 + 3 I1 + 5 I1 – 12 = 0.
- Menyederhanakan hasil dalam
10 I1 = 12
- untuk membuat
I1 = 1,2 A.
- Hasil akhir
VAB = 2,4 V; VBC = 3,6 V dan VCD = 6,0 V.
Dalam metode analisis rangkaian di atas, 2E persamaan pertama kali
dibentuk dan kemudian diselesaikan secara simultan. Untuk sirkuit besar,
proses ini bisa menjadi sangat rumit. Teknik yang ada untuk mengurangi
jumlah yang tidak diketahui yang akan diselesaikan secara simultan. Dua
metode yang paling umum digunakan adalah metode loop arus dan metode
tegangan simpul.
Loop Current Metode
Dalam
metode ini, setiap satu variabel yang berbeda hal ini ditugaskan
sebagai loop independen. Arus elemen yang kemudian dihitung dari segi
arus lingkaran. Menggunakan arus elemen dan nilai-nilai, tegangan elemen
terhitung. Setelah perhitungan ini, hukum tegangan Kirchhoff ‘s
diterapkan untuk masing-masing loop, dan persamaan yang dihasilkan
diselesaikan untuk arus lingkaran. Menggunakan arus lingkaran, arus dan
tegangan elemen kemudian ditentukan. Dengan demikian, dalam metode ini,
jumlah persamaan simultan yang harus diselesaikan adalah sama dengan
jumlah loop independen. Seperti disebutkan di atas, dapat ditunjukkan
bahwa ini sama dengan E – N + 1.
Contoh 2 mengilustrasikan teknik yang baru saja dibahas. Dapat dicatat
bahwa dalam kasus sirkuit planar, jerat dapat dipilih sebagai loop
independen.
Gambar 2

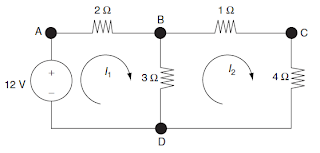

Contoh 2. Dalam rangkaian pada Gambar 2, ditentukan tegangan 3-V resistor. Pertama,
- Perhatikan bahwa ada dua loop independen, yang merupakan dua jerat di sirkuit, dan bahwa arus lingkaran I1 dan I2 dijelaskan seperti yang ditunjukkan dalam diagram.
- Kemudian menghitung arus elemen sebagai
IAB = I1, IBC = I2, ICD= I2, IBD = I1 – I2, dan IDA = I1.
- Hitung tegangan elemen sebagai
VAB = 2IAB = 2 I1, VBC = 1 IBC = 1 I2, VCD = 4 I2, dan VBD = 3 IBD =3 (I1 – I2).
- Menerapkan KVL untuk loop 1 (ABDA) dan 2 (BCDB) dan menggantikannya dengan tegangan dalam hal loop arus hasil dalam:
5 I1 – 3 I2 = 12– 3 I1 + 8 I2 = 0
- Memecahkan dua persamaan, dan mendapatkan
I1 = 96 / 31 A danI2 = 36 / 31 A.
- Tegangan pada tahanan 3 ohm resistor adalah
3 ( I2 – I1) = 3 (96 / 31 – 36 / 31) = 180 / 31 A.
Penjelasan contoh dua
Ketika salah satu unsur dalam satu lingkaran adalah sumber arus,
tegangan tidak dapat ditulis menggunakan hubungan-v i elemen. Dalam hal
ini, sumber arus tegangan harus diperlakukan sebagai variabel yang
tidak diketahui yang akan ditentukan.
Jika sumber arus hanya dalam satu lingkaran dan tidak untuk lebih
dari satu lingkaran, maka arus loop di mana sumber arus hadir yang di
masukkan sama dengan nilai dari sumber arus.
Untuk menentukan arus yang tersisa, tidak ada dibutuhan persamaan KVL
untuk sumber arus loop. Namun, untuk menentukan tegangan dari sumber
arus, persamaan KVL untuk sumber arus loop perlu ditulis. Persamaan ini
disajikan dalam contoh 3.
Gambar 3
Contoh
3. Menganalisis rangkaian yang ditunjukkan pada Gambar 3 untuk
menemukan tegangan melintasi sumber arus. Arus loop ditugaskan seperti
yang ditunjukkan. Hal ini mudah dilihat bahwa I3 = – 2. Menulis persamaan KVL untuk loop 1 dan 2, akan didapatkan:
Loop 1:
2(I1 – I2) + 4(I1 – I3) I4 = 0=>I1 – 2 I2 = 6
Loop 2:
I2 + 3(I2 – I3) + 2(I2 – I1) = 0 =>2 I1 + 6 I2 = 6.
Memecahkan dua persamaan secara bersamaan, akan didapatkan
I1 = 3 / 4 A dan I2 = – 3 / 4 A.
Untuk menemukan VCD melintasi sumber arus, menulis persamaan KVL untuk loop 3 sebagai:
4(I3 – I1) + 3(I3 – I2) + VCD = 0 =>VCD = 4 I1 + 3 I2 – 7 I3 = 14,75 V

Gambar 4
Penjelasannya
Hal ini menyangkut sebuah sumber arus yang umum untuk lebih dari satu
loop. Solusi untuk kasus ini diilustrasikan dalam contoh 4.
Contoh 1.4. Dalam rangkaian yang ditunjukkan pada Gambar 4, 2 Sebuah
sumber arus umum untuk loop 1 dan 2. Salah satu metode penulisan
persamaan KVL adalah untuk memperbaiki VBE sebagai diketahui dan menulis
tiga persamaan KVL.
Selain itu, Dapat ditulis arus dari sumber arus sebagai I2- I1 = 2,
memberikan persamaan keempat. Memecahkan empat persamaan secara
bersamaan, Anda menentukan nilai dari I1, I2, I3, dan VBE. Persamaan ini
adalah sebagai berikut
Loop 1:
2(I1 – I3) + VBE + 2 I1 – 12 = 0=> 4 I1 – 2 I3 + VBE = 12.
Loop 2:
3(I2 – I3) + 4 I2 + I2 VBE = 0=> 8 I2 – 3 I3 – VBE = 0.
Loop 3:
I3 รพ 3(I3 – I2) + 2(I3 – I1) = 0=> 2 I1 – 3 I2 + 6 I3 = 0.
Sumber hubungan arus:
– I1 + I2 + = 2.
Memecahkan atas hasil empat persamaan yaitu
I1 = 0,13 A, I2 = 2,13 A, I3 = 1,11 A, dan VBE = 13,75 V.
Metode alternatif untuk kasus ini (metode super lingkaran):
Metode ini menghilangkan kebutuhan untuk menambahkan variabel tegangan
sebagai diketahui. Ketika sebuah sumber arus umum untuk loop 1 dan 2,
maka KVL diterapkan pada loop baru yang disebut super lingkaran. Super
loop diperoleh dari menggabungkan loop 1 dan 2 (setelah menghapus elemen

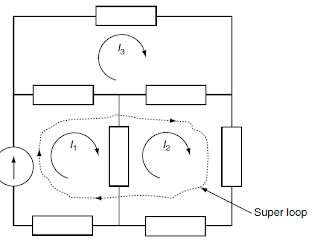

umum) seperti yang ditunjukkan pada Gambar 5. Untuk rangkaian
dipertimbangkan dalam contoh 4
Gambar 5
Loop ABCDEFA adalah super lingkaran diperoleh dengan menggabungkan loop
1 dan 2. KVL diterapkan pada lingkaran super bukannya KVL diterapkan
untuk loop 1 dan loop 2 secara terpisah. Berikut ini adalah persamaan
KVL untuk super lingkaran ABCDEFA:
2(I1 – I3) + 3(I2 – I3) + 4 I2 + I2 + 2 I1 – 12 = 0=> 4 I1 + 8 I2 – 5 I3 = 12
KVL Persamaan sekitar loop 3 ditulis sebagai:
2 I1 – 3 I2 + 6 I3 = 0
Sumber saat ini dapat ditulis sebagai:
I1 + I2 = 2
Pemecahan atas tiga persamaan simultan menghasilkan persamaan
I1 = 0,13 A, I2 = 2,13 A, dan I3 = 1,11 A.
Metode Node Voltage (Analisis Nodal)
Dalam metode ini, satu node dipilih sebagai node referensi yang
tegangan diasumsikan sebagai nol, dan tegangan node lainnya dinyatakan

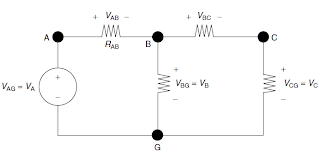

sehubungan dengan simpul referensi. Sebagai contoh, pada Gambar 6,
tegangan simpul G dipilih sebagai node referensi, dan kemudian tegangan
dari node A adalah VA = VAG dan node B adalah VB = VBG dan
sebagainya. Kemudian, untuk setiap elemen antara dua node, tegangan
elemen dapat dinyatakan sebagai perbedaan antara dua tegangan simpul.
Gambar 6
Sebagai contoh, tegangan dari elemen RAB adalah VAB = VA- VB. Demikian
pula VBC = VB – VC dan sebagainya. Kemudian arus melalui RAB elemen
dapat ditentukan dengan menggunakan karakteristik-v i dari elemen
sebagai IAB = VAB / RAB. Setelah arus dari semua elemen yang dikenal
dalam hal tegangan node, KCL diterapkan untuk setiap node kecuali untuk
node referensi, memperoleh total N-1 persamaan di mana N adalah jumlah
node.
Kasus
Dalam cabang di mana sumber-sumber tegangan yang hadir, hubungan-v saya
tidak dapat digunakan untuk menemukan saat ini. Sebaliknya, saat ini
yang tersisa sebagai diketahui. Karena tegangan dari elemen diketahui,
persamaan lain dapat digunakan untuk memecahkan diketahui ditambahkan.
Ketika elemen adalah sumber arus, arus melalui elemen dikenal. Tidak
perlu untuk menggunakan hubungan-v i. Perhitungan diilustrasikan dalam
contoh berikut.
Gambar 7
Contoh
5. Pada Gambar 7, memecahkan tegangan VA, VB, dan VC sehubungan dengan
simpul referensi G. Pada simpul A, VA = 12. Pada node B, KCL
menghasilkan:
IBA + IBG + IBC = 0 =>(VB – VA)/1 + VB/4 + (VB – VC)/5 = 0 =>VA + (1 + 1/4 + 1/5)VB – VC/5 = 0
Demikian pula pada node C, KCL menghasilkan:
VA/2 – VB/5 + (1/5 + 1/2)VC = 2
Pemecahan atas tiga persamaan simultan menghasilkan
VA = 12 V, VB= 10,26 V, dan VC = 14,36 V.
Super Node: Ketika sumber tegangan hadir antara dua node
nonreference, node yang super dapat digunakan untuk menghindari
intro-sional, upaya penurunan variabel yang tidak diketahui untuk arus
melalui sumber tegangan. KCL diterapkan pada node imajiner yang terdiri
dari kedua node bersama-sama. Simpul imajiner ini disebut node yang
super. Pada Gambar 1.10, super node ditunjukkan oleh bentuk tertutup
bertitik. KCL pada node super ini diberikan oleh:
IBA + IBG + ICG + ICA = 0 => (VB – VA)/1+ VB/3 + VC/4 + (VC VA)/2 = 0
Selain
persamaan ini, dua persamaan kendala tegangan, VA = 10 dan VB- VC = 5,
yang digunakan untuk memecahkan VB dan VC sebagai VB = 9 V dan VC = 4 V.
